Detailní popis produktu

Originální fotovoltaický konektor MC4 od švýcarské firmy Stäubli (Multi-contact). Výrobek je vyroben z nejlepších dostupných komponentů, což zajišťuje jeho spolehlivost a odolnost za všech podmínek. Naopak levnější alternativy jsou často nižší kvality a mají kratší životnost. Použití originálního řešení zajistí bezproblémový a dlouhodobý provoz celé fotovoltaické instalace.

Konektor využívá osvědčenou technologii MULTILAM s dlouhodobou stabilitou, což zajišťuje trvale nízkou ztrátu výkonu po celou dobu životnosti.

Tyto zástrčkové konektory jsou osvědčené a testované, s více než 25 lety zkušeností v oboru.

Dostupné varianty:

Konektor MC4 Samec - PV-KST4/6X-UR - 32.0143P0001-UR

Konektor MC4 Samice - PV-KBT4/6X-UR - 32.0142P0001-UR

Výrobek byl oceněn následujícími certifikáty, které potvrzují jeho vysokou kvalitu:

• Certifikováno TÜV-Rheinland, podle IEC 62852:R60127190
• Certifikace TÜV-Rheinland podle 2PfG2330:R60087448
• UL uznaná součást, podle UL 6703: E343181
• Certifikace CSA podle UL 6703:250725
• Certifikát CQC v souladu s CNCA/CTS0002-2012:CQC16024138286

Vlastnosti

• Provozní napětí: Konektor je schopen pracovat s napětím 1000 V DC (dle normy IEC) nebo 1500 V DC (dle normy UL).
• Jmenovitý proud: TUV uvádí hodnotu 39 A, zatímco UL stanovuje 30 A.
• Typ konektoru: Jedná se o zásuvku MC4.
• Průřez vodiče: Konektor je kompatibilní s vodiči o průřezu 4/6 mm² (12/10 AWG).
• Kontaktní materiál: Používá se měď plátovaná cínem.
• Izolace: Konektor má izolaci z polykarbonátu PC a polyamidu PA.
• Připojení ke kabelu: Kabel se připojuje pomocí svorky (s použitím vhodných nástrojů).
• Provozní teplota (TUV): Konektor pracuje v rozmezí od -40 °C do +85 °C.
• Hořlavost: Splňuje normu UL94-V0, což znamená vysokou odolnost proti hoření.
• Ochrana: Konektor má krytí IP65 (po celou dobu) nebo IP68 (1 metr pod vodou po dobu 1 hodiny).
• Technologie MULTILAM: Konektor využívá technologii MULTILAM, která zajišťuje dlouhodobou stabilitu a nízkou ztrátu výkonu po celou dobu životnosti.

Technické specifikace

• Velikost vodiče: 4,0 - 6,0 mm² (12 AWG - 10 AWG)
• Rozměry (délka x průměr Ø): 58 x Ø18,8 mm
• Konektor / kontaktní systém: Ø 4 mm / MULTILAM
• Provozní napětí:
  • IEC 62852: 1000V DC
  • 2Pfg2330: 1500V DC
  • UL: 1500V DC
• Jmenovitý proud TUV (85 °C): 39 A
• UL proudové hodnocení: 30 A
• Jmenovité rázové napětí:
  • Pro 1000 V DC (TUV): 12 kV
  • Pro 1500 V DC (TUV): 16 kV
• Rozsah okolní teploty:
  • TUV: -40 °C až +85 °C
  • UL: -40 °C až +75 °C
• Horní teplotní limit: 105 °C (TUV)
• Stupeň krytí: IP65/IP68 @1h (ve stavu připojení)
• Kategorie přepětí / stupeň znečištění: CAT III / 3
• Přechodový odpor v konektoru: 0,25 m
• Bezpečnostní třída:
  • 1000V DC: II
  • 1500V DC: 0
• Způsob výdělku: Upínání
• Materiál kontaktu: Pocínovaná měď
• Izolace: Polykarbonát PC/Polyamid PA
• Požární odolnost: UL94-V0
• Odolnost vůči amoniaku (podle DLG): 1500 h, 70°C / 70%RH, 750 ppm
• Korozní test v solné mlze, 6. závažnost: IEC 60068-2-52

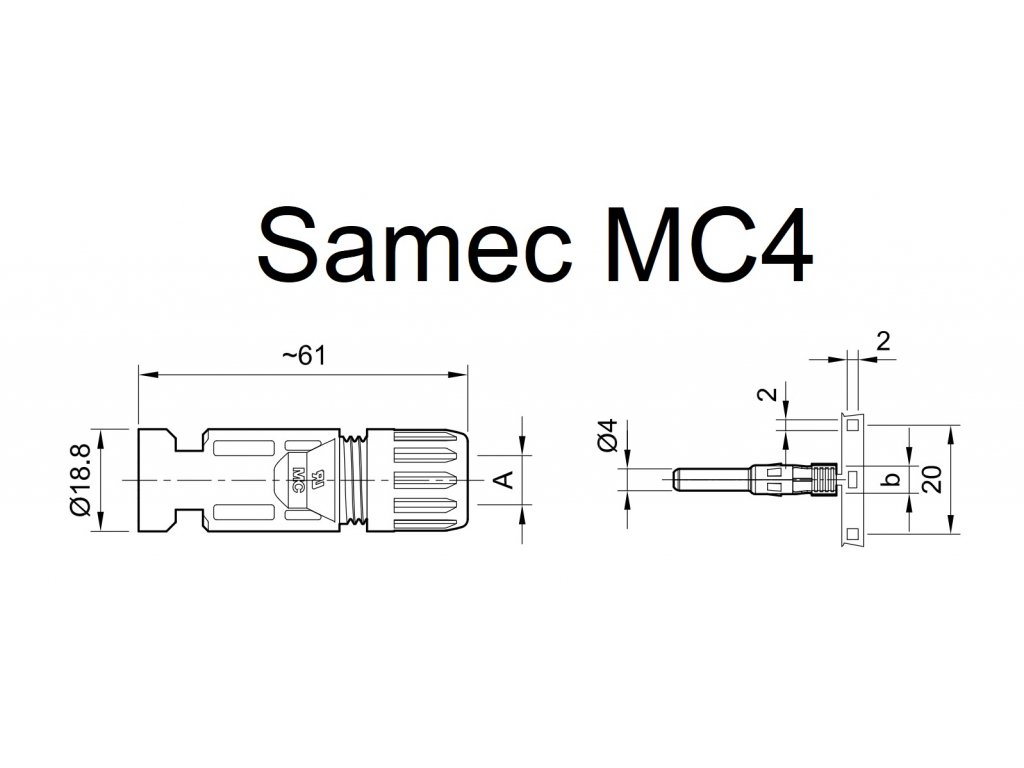

Rozměry a vzhled
