A-Z TRADERS Rozvaděč R-FVE-Z1
Kód: R-FVE-Z1Detailní popis produktu

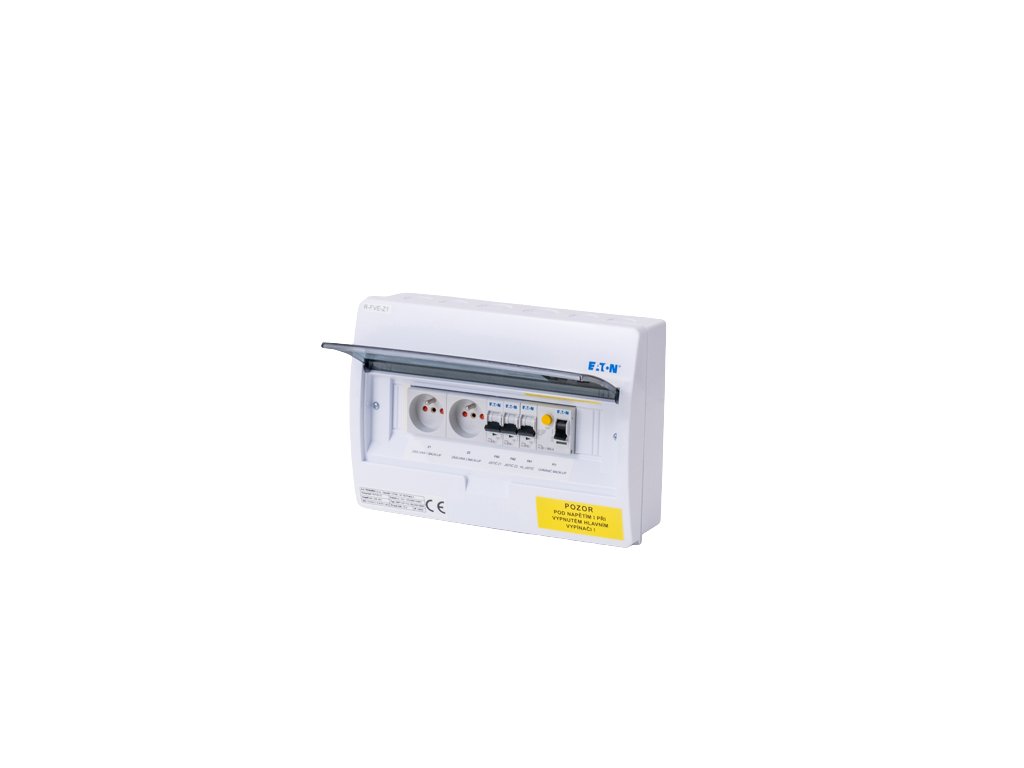

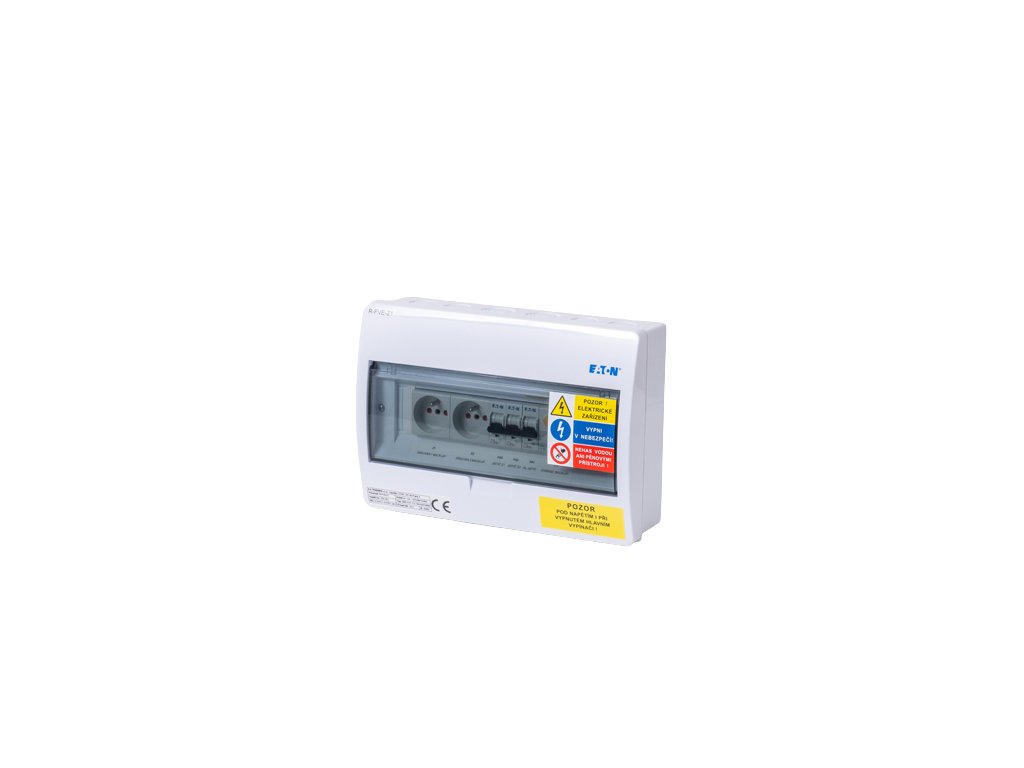

AC rozváděč určený pro montáž na zeď s certifikací IP40/20 slouží jako výstupní rozváděč pro jednofázové fotovoltaické elektrárny, typicky pro střídače Goodwe 3648-EM a 3648D-ES. Je navržen pro situace, kdy není možné využít vybrané okruhy pro zálohu ve stávajícím rozváděči, ale lze využít pouze zásuvky a rezervní jistič pro vybrané spotřebiče.
Jeho hlavní výhodou je kompaktní rozměr, který umožňuje instalaci vedle sebe nebo pod sebe, což je ideální pro prostředí s omezeným prostorem.

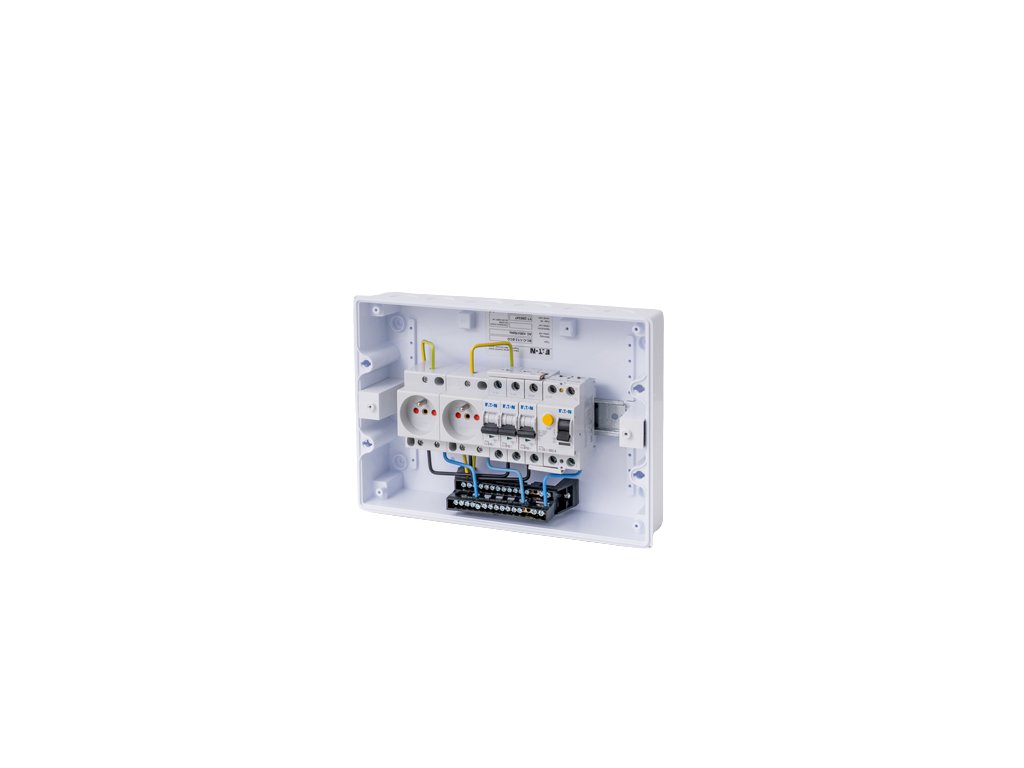

V rozváděči jsou osazeny tři jističe B16/1 pro jištění dvou zásuvek a jedné rezervy pro samostatný spotřebič ze zálohy střídače, spolu s proudovým chráničem typu A.
Je vhodné kombinovat tento rozváděč s rozváděči R-FVE-DC1 a R-FVE-DC2 pro stejnosměrnou část instalace, a s rozváděči R-FVE-M a R-FVE-H, které slouží pro vstup střídače nebo pro vstup, výstup a zálohované okruhy s přepínačem.
Dokumenty
Soupis komponentů
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 280347 | EATON | BC-O-1/12-ECO | Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů | 1 |
| 286521 | EATON | PL6-B16/1 | Jistič PL6, char B, 1-pólový, Icn=6kA, In=16A | 1 |
| 262674 | EATON | PL6-B10/1 | Jistič PL6, char B, 1-pólový, Icn=6kA, In=10A | 2 |
| 112921 | EATON | PF6-25/4/003-A | Chránič Ir=250A, typ A, 2-pól, Idn=0.03A, In=25A | 1 |
| 266876 | EATON | Z-SD230-BS | Zásuvka na DIN lištu s clonkami a kolíkem | 2 |
Doplňkové parametry
| Kategorie: | Rozvaděč pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5 kg |
-
Ověření-Návrhu_Zákaznické-Řešení_DBO_DV3E3E562_BC-ECO (193.6 kB)
-
Z1_Oteplení (56.4 kB)
-
Z1_Rozměry (71.6 kB)
