A-Z TRADERS Rozvaděč R-FVE-M5+P3F
Kód: R-FVE-M5-P3FDetailní popis produktu

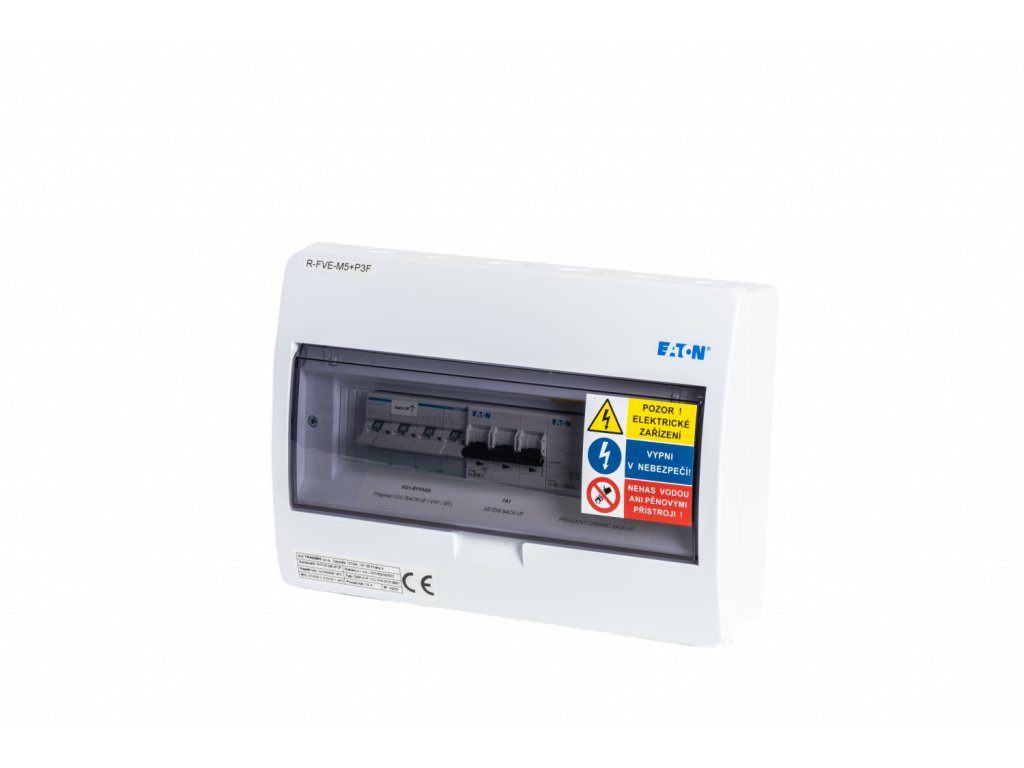

AC rozvaděč určený pro montáž na zeď, IP40/20, slouží jako výstupní rozvaděč u střídače pro třífázové fotovoltaické elektrárny, typicky pro střídač 4 až 10K-ET. Jeho hlavní výhodou je kompaktní rozměr a možnost "skládání" s ostatními AC rozvaděči vedle sebe nebo pod sebe, což umožňuje instalaci i v prostorově omezených místech.

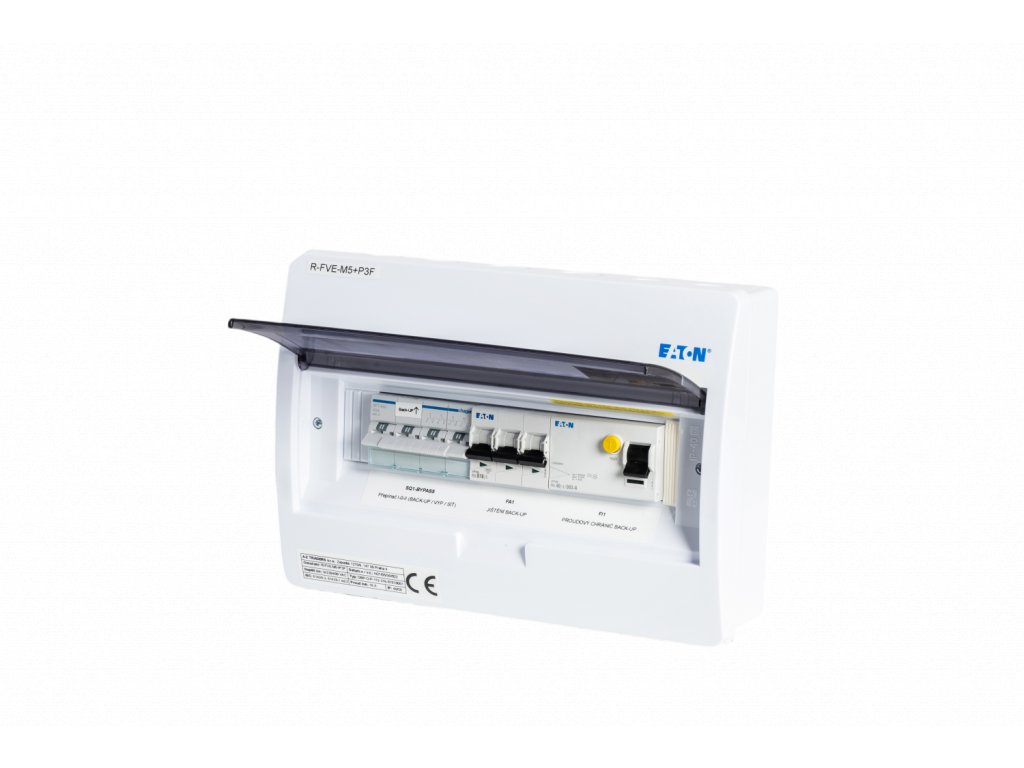

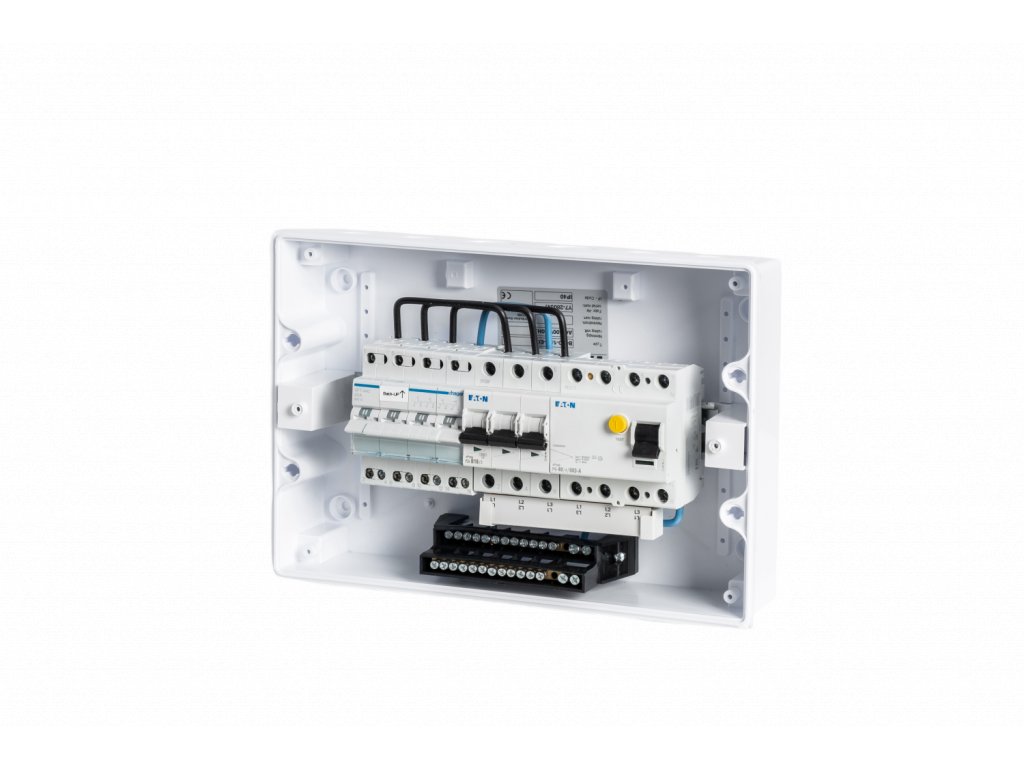

V rozvaděči je osazen jistič B16/3 pro jištění výstupu ze zálohy střídače, proudový chránič typu A a čtyřpolohový manuální přepínač pro přemostění zálohovaných okruhů v době servisu nebo při vypnutí střídače.
Je vhodné kombinovat tento rozvaděč s rozvaděči R-FVE-DC1 a R-FVE-DC2 pro stejnosměrnou část instalace a s rozvaděčem R-FVE-M4, který je určen pro vstup střídače.
Dokumenty
R-FVE-M5 P3F rozměrový výkres - R-FVE-M5 P3F Prohlášení o shodě, ověření návrhu, oteplení
- R-FVE-M5 P3F CAD
Soupis komponentů
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 280347 | EATON | BC-O-1/12-ECO | Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů | 1 |
| 286589 | EATON | PL6-B16/3 | Jistič PL6, char B, 3-pólový, Icn=6kA, In=16A | 1 |
| 112933 | EATON | PF6-40/4/003-A | Chránič Ir=250A, typ A, 4-pól, Idn=0.03A, In=40A | 1 |
| SFT440 | HAGER | PREPINAC SITI SFT440 (I-0-II) 4P/40A | Skupinový přepínač (I-0-II) 4P / 40A - výstupní kontakt horem | 1 |
Doplňkové parametry
| Kategorie: | Rozvaděč pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 2 kg |
-
R-FVE-M5 P3F rozměrový výkres (69 kB)
-
R-FVE-M5 P3F Prohlášení o shodě, ověření návrhu, oteplení (113.3 kB)
-
R-FVE-M5 P3F CAD (39.4 kB)
