A-Z TRADERS Rozvaděč R-FVE-G2 – třída ochrany I+II (s AC Svodičem)
Kód: R-FVE-G2/ACDetailní popis produktu

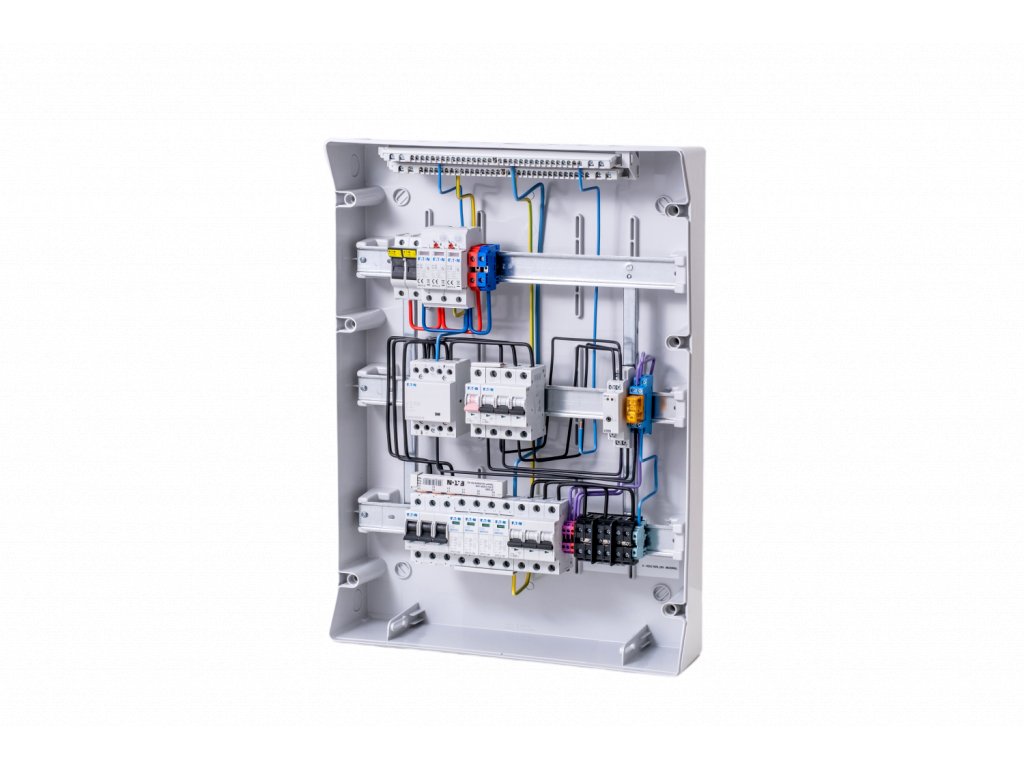

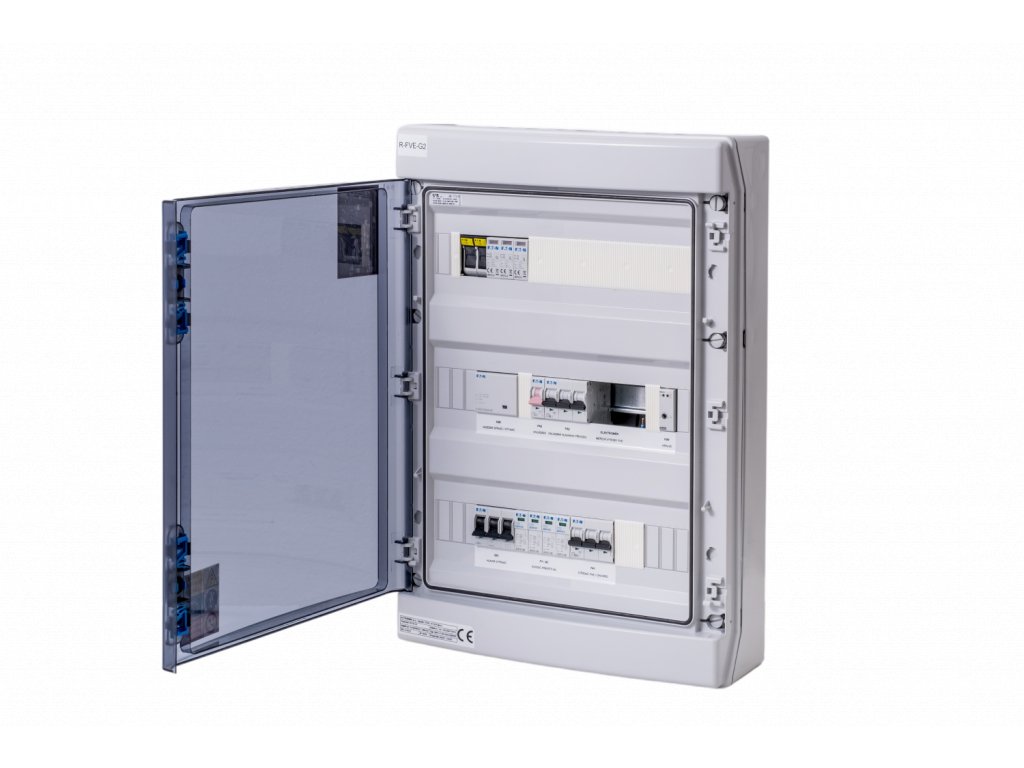

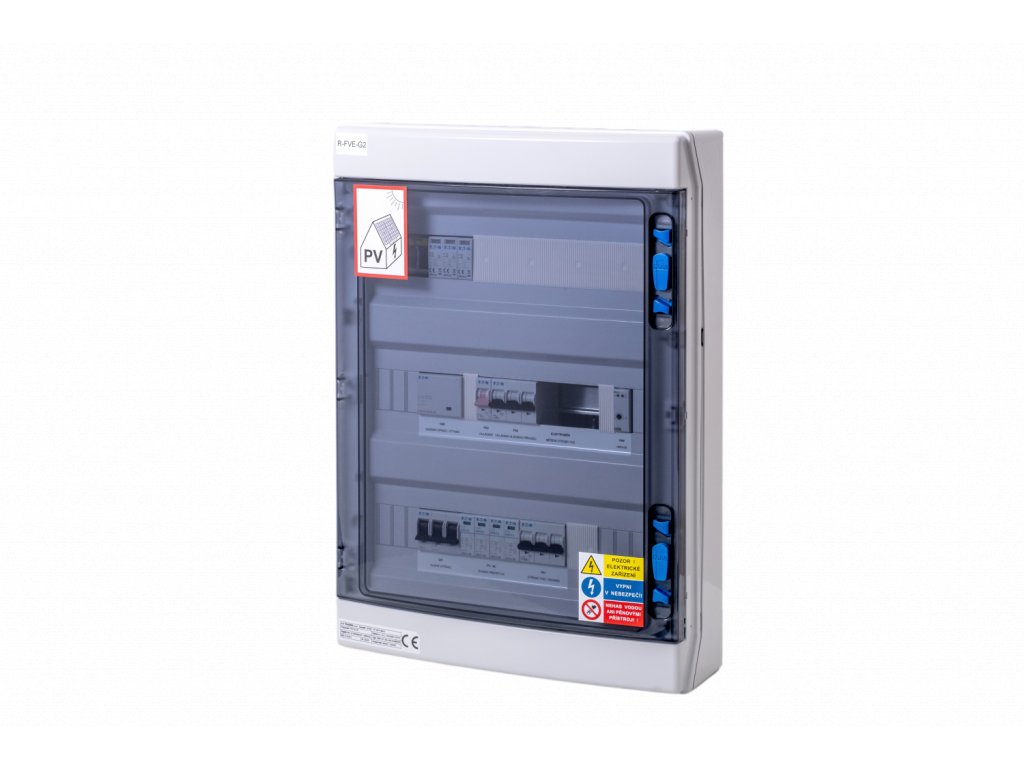

Rozvaděč AC+DC určené pro montáž na zeď s certifikací IP65 jsou navrženy pro provoz třífázové fotovoltaické elektrárny, jako je například střídač Growatt o výkonu 4 až 10 kW. Jejich hlavní výhodou je minimální zásah do existujícího rozváděče zákazníka, neboť obsahují integrovaný Smartmeter pro měření výkonu střídače, společné rozpínací místo a veškeré jištění.
Je třeba pouze propojit hlavní rozvaděč s těmito zařízeními. Je důležité poznamenat, že Smartmeter není součástí dodávky od společnosti A-Z TRADERS s.r.o., ale pokud zákazník dodá vlastní Smartmetry, jsou schopni je do rozvaděčů integrovat.
Tyto rozvaděče jsou vybaveny také krizovým odpojením pro střídač HDO (N0%). Model R-FVE-A40-1 je navržen pro hlavní jistič s proudovým omezením maximálně 40 A a zahrnuje také pojistkové odpínače a svodiče přepětí pro stejnosměrný proud.
Dokumenty
Montážní návod R-FVE-G1(G2)- R-FVE-G1-G2 Prohlášení o shodě, ověření návrhu, oteplení
- R-FVE-G2-CAD
- R-FVE-G2_pohled
- Uživatelský návod R-FVE-G1(G2)
Soupis komponentů
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů | 1 |
| 158331 | EATON | SPBT12-280/4 | Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S | 1 |
| 276272 | EATON | IS-40/3 | Hlavní spínač, 240V, 40A, 3HP | 1 |
| 3722 | ELKO EP | HRN-55 | Hlídací napěťové relé | 1 |
| 40528230 + 95.65 | FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Finder RELE | 1 |
| 177256 | EATON | SPPVT12-10-2+PE | Svodič přepětí T1+T2 (I+II, B+C), fotovoltaické aplikace 1000V DC, max. zkrat. proud 1000A | 1 |
| 2625085 | EATON/ETI/OEZ | CH10x38 gPV 15A/1000V DC | Ultra rychlá válcová pojistka pro fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A | 2 |
| CHPV2U | EATON | CHPV2U | Pojistkový odpojovač, fotovoltaické aplikace, 2-pole, 1000V AC / 30A, C10 (10x38mm) | 1 |
Doplňkové parametry
| Kategorie: | Rozvaděč pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 75.5 kg |
-
Montážní návod R-FVE-G1(G2) (1.1 MB)
-
R-FVE-G1-G2 Prohlášení o shodě, ověření návrhu, oteplení (60.2 kB)
-
R-FVE-G2-CAD (85.2 kB)
-
R-FVE-G2_pohled (149.5 kB)
-
Uživatelský návod R-FVE-G1(G2) (121.7 kB)
