A-Z TRADERS Rozvaděč R-FVE-G1 – třída ochrany I+II (bez AC Svodiče)
Kód: R-FVE-G1Detailní popis produktu

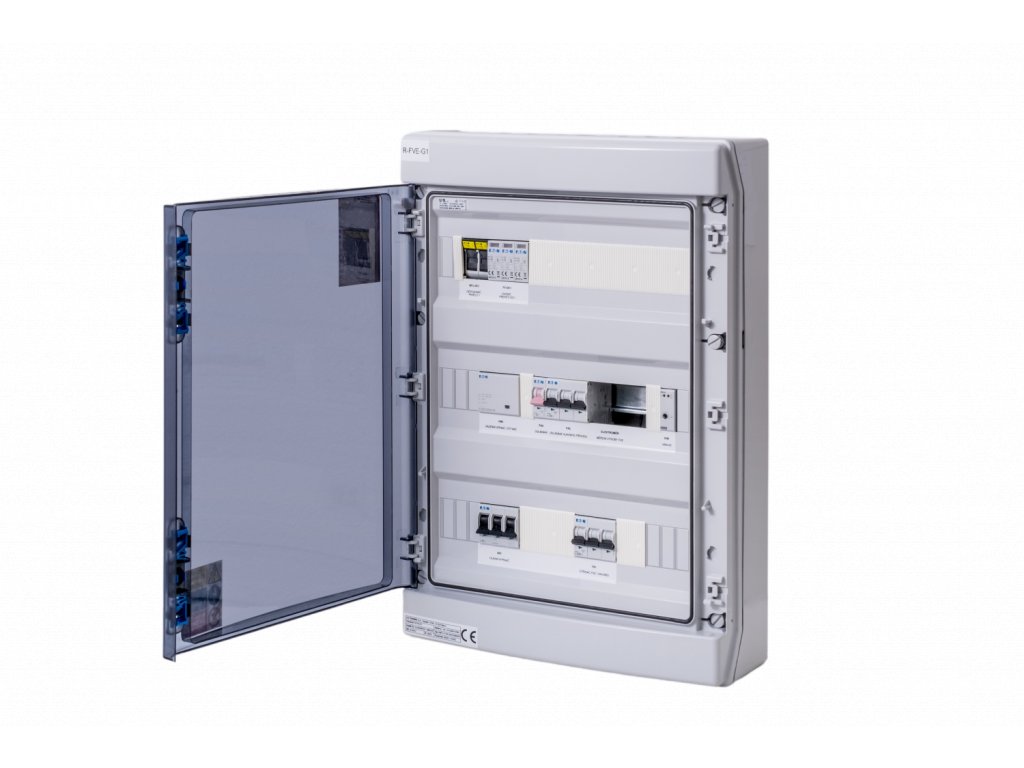

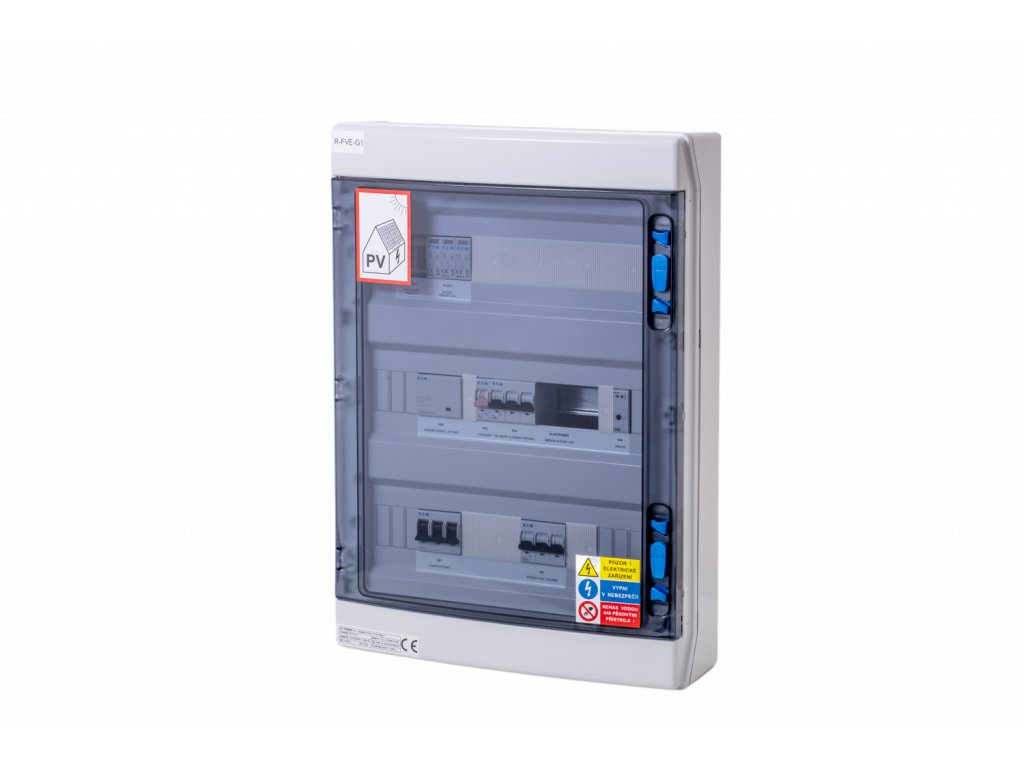

AC+DC rozvaděč určený k montáži na zeď s stupněm krytí IP65 je navržen pro provoz třífázových fotovoltaických elektráren, typicky s využitím střídačů GROWATT nebo jiných střídačů s přímým měřením. Jeho nezpochybnitelnou výhodou je minimální zásah do rozvaděče zákazníka - měření střídače probíhá přímo zde, společné rozváděcí místo a veškeré jištění jsou integrovány v tomto rozvaděči. Stačí tedy vytvořit spojení mezi hlavním rozvaděčem a umístěním technologie.
Rozvaděč je vybaven i krizovým odpojením střídače HDO (N0%). Rozváděč R-FVE-G1 je navržen pro hlavní jistič s maximálním proudem 40A. Obsahuje také DC pojistkové spínače a svodiče přepětí. Tento rozvaděč však nezahrnuje AC svodič přepětí.
Dokumenty

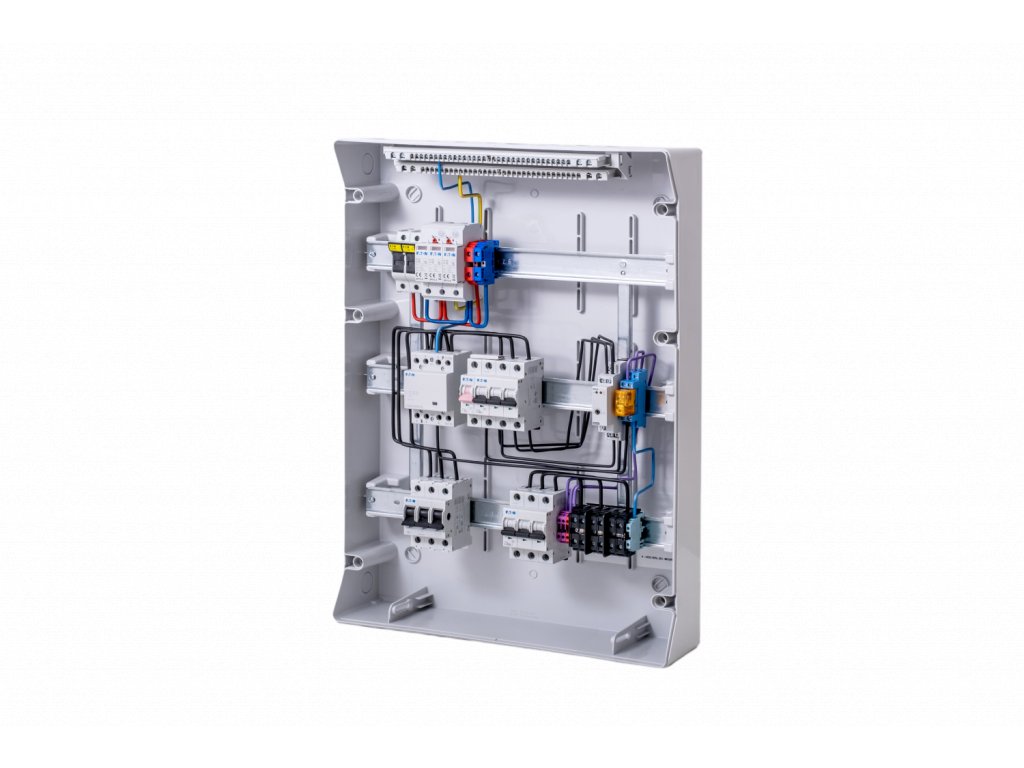

Soupis komponentů
| Kód | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů | 1 |
| 276272 | EATON | IS-40/3 | Hlavní spínač, 240V, 40A, 3HP | 1 |
| 3722 | ELKO EP | HRN-55 | Hlídací napěťové relé | 1 |
| 40528230 + 95.65 | FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Finder RELE | 1 |
| 248852 | EATON | Z-SCH-230/40-40 | Instalační stykač, 230VAC/50Hz, 4S, 40A | 1 |
| 177256 | EATON | SPPVT12-10-2+PE | Svodič přepětí T1+T2 (I+II, B+C), fotovoltaické aplikace 1000V DC, max. zkrat. proud 1000A | 1 |
| 2625085 | EATON/ETI/OEZ | CH10x38 gPV 15A/1000V DC | Ultra rychlá válcová pojistka pro fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A | 2 |
| CHPV2U | EATON | CHPV2U | Pojistkový odpojovač, fotovoltaické aplikace, 2-pole, 1000V AC / 30A, C10 (10x38mm) | 1 |
Doplňkové parametry
| Kategorie: | Rozvaděč pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 75.5 kg |
-
Montážní návod R-FVE-G1(G2) (1.1 MB)
-
R-FVE-G1-CAD (80.5 kB)
-
R-FVE-G1-G2 Prohlášení o shodě, ověření návrhu, oteplení (60.2 kB)
-
R-FVE-G1_pohled (121.6 kB)
-
Uživatelský návod R-FVE-G1(G2) (121.7 kB)
