A-Z TRADERS Rozvaděč R-FVE-DC2 – třída ochrany II
Kód: R-FVE-DC2T2Detailní popis produktu

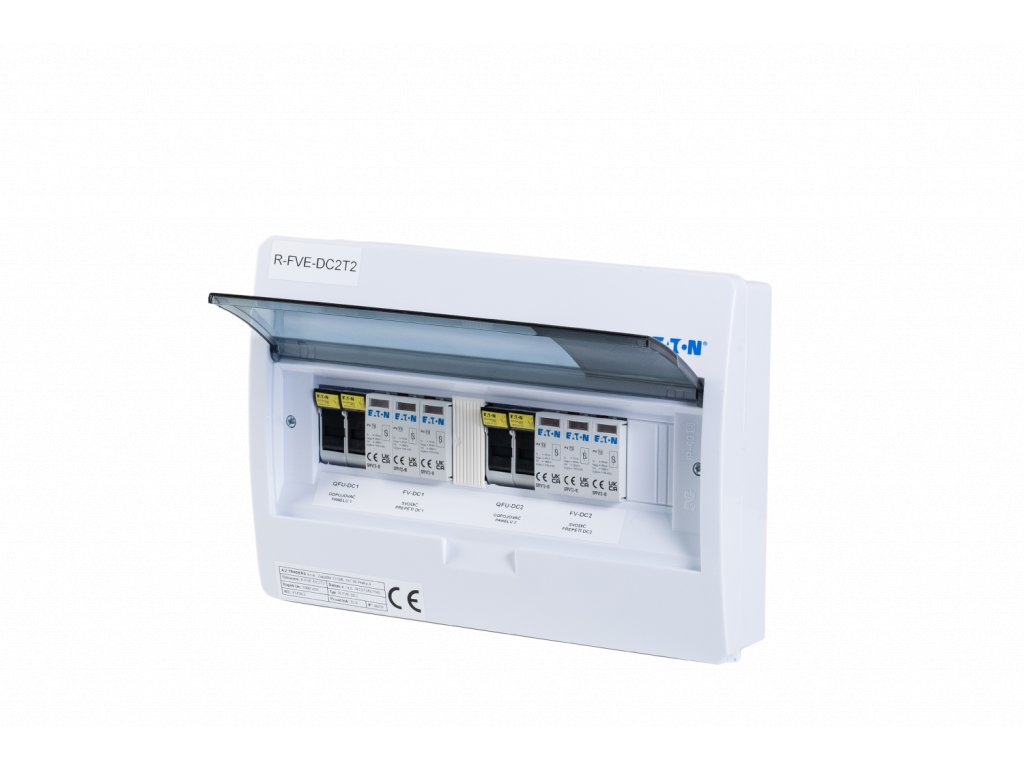

DC rozvaděč s certifikací IP40/20 je určen pro montáž na zeď a slouží jako vstupní rozvaděč pro fotovoltaické panely připojené ke střídači v rámci celého portfolia fotovoltaických elektráren. Zejména při použití dalších rozvaděčů, jako je například EATON BC-O-1/12-ECO.
Jeho hlavní výhodou je kompaktní rozměr a možnost kombinace s ostatními AC rozváděči vedle sebe nebo pod sebou, což umožňuje instalaci i v prostoru s omezeným místem.

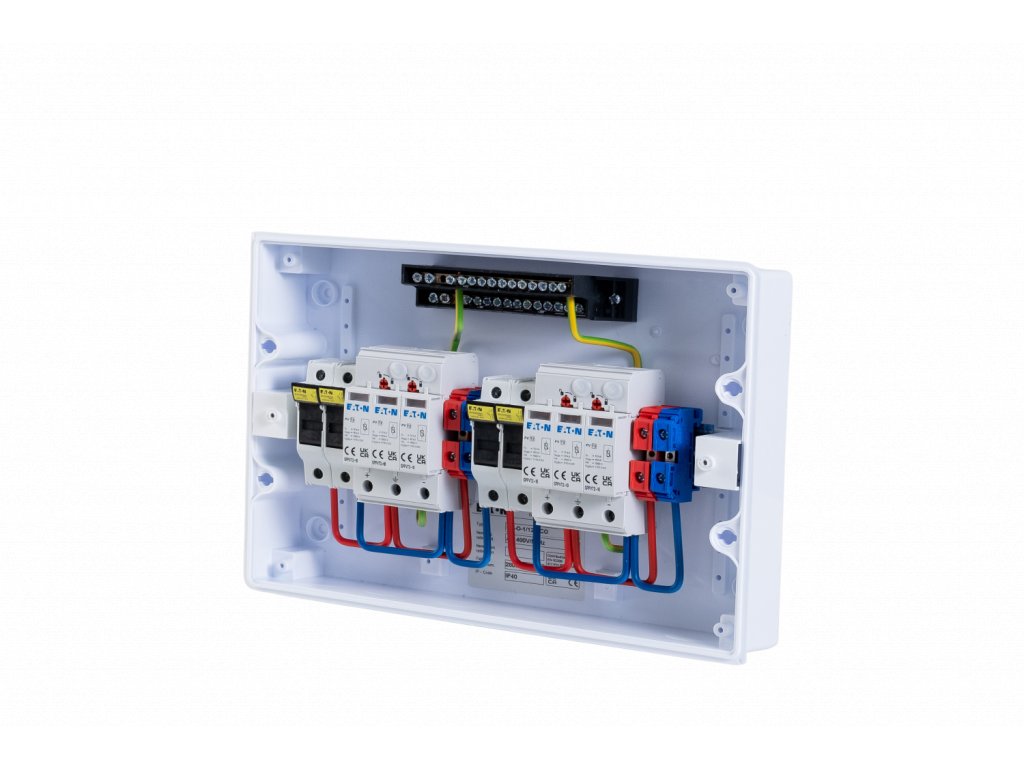

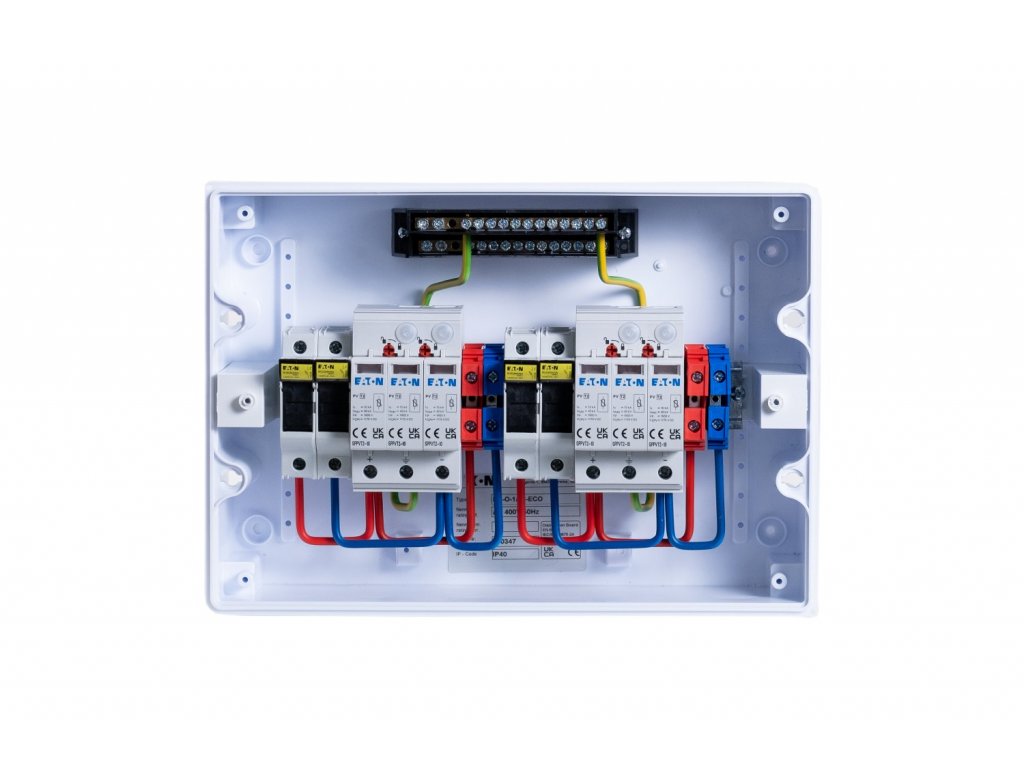

V rozvaděči jsou osazeny ochranné prvky, jako je svodič přepětí DC a pojistkové vypínače včetně gPV pojistek pro zajištění DC vstupu do střídače.
Je vhodné kombinovat tento DC rozvaděč s rozvaděči pro střídavou část instalace osazenými v rozvaděčích EATON BC-O-1/12-ECO.
Dokumenty
Uživatelský návod R-FVE-DC1 a DC2 - Protokol o zkoušce DC rozváděče 2023
- R-FVE-DC2-CAD
- Certifikát DC rozváděče 2023
- Montážní návod R-FVE-DC1-DC2
Soupis komponentů
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 280347 | EATON | BC-O-1/12-ECO | Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů | 1 |
| 176090 | EATON | SPPVT2-10-2+PE | Svodič přepětí T2 (II, C), fotovoltaické aplikace 1000V DC, max.zkrat.proud 160A | 2 |
| 2625085 | EATON/ETI/OEZ | CH10x38 gPV 15A/1000V DC | Ultra rychlá válcová pojistka pro fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A | 4 |
| CHPV2U | EATON | CHPV2U | Pojistkový odpojovač, fotovoltaické aplikace, 2-pole, 1000V AC / 30A, C10 (10x38mm) | 2 |
Doplňkové parametry
| Kategorie: | Rozvaděč pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5 kg |
-
Uživatelský návod R-FVE-DC1 a DC2 (141.6 kB)
-
Protokol o zkoušce DC rozváděče 2023 (1.3 MB)
-
R-FVE-DC2-CAD (49.5 kB)
-
Certifikát DC rozváděče 2023 (917.7 kB)
-
Montážní návod R-FVE-DC1-DC2 (122.1 kB)
