A-Z TRADERS Rozvaděč R-FVE-D1
Kód: R-FVE-D1Detailní popis produktu

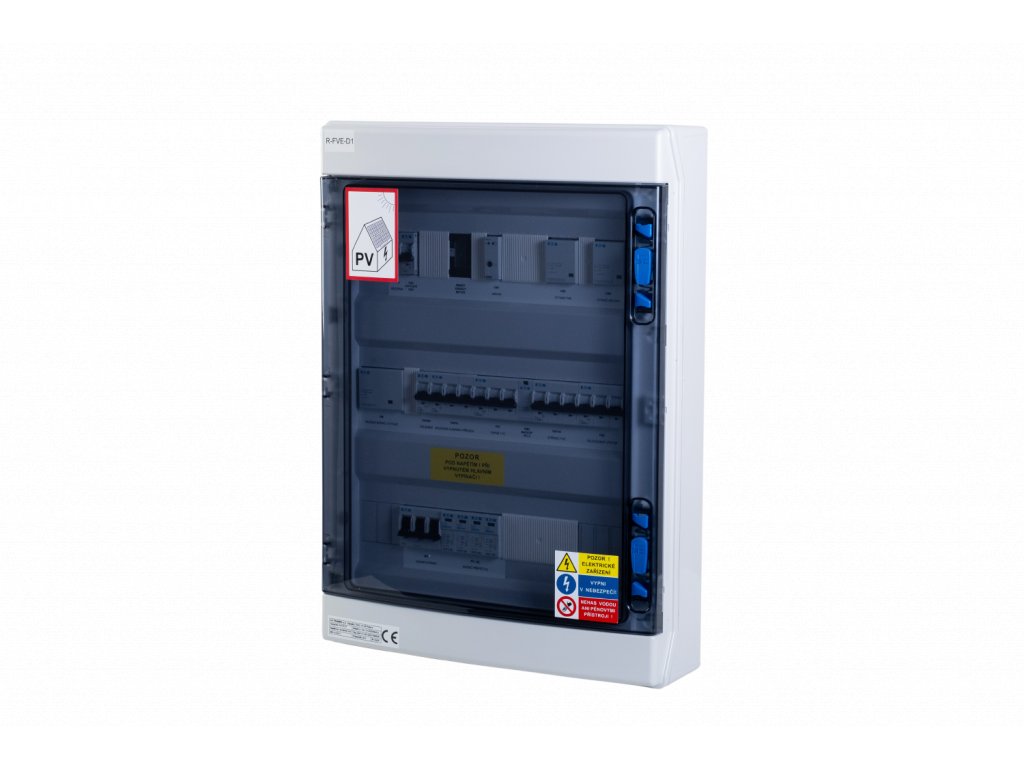

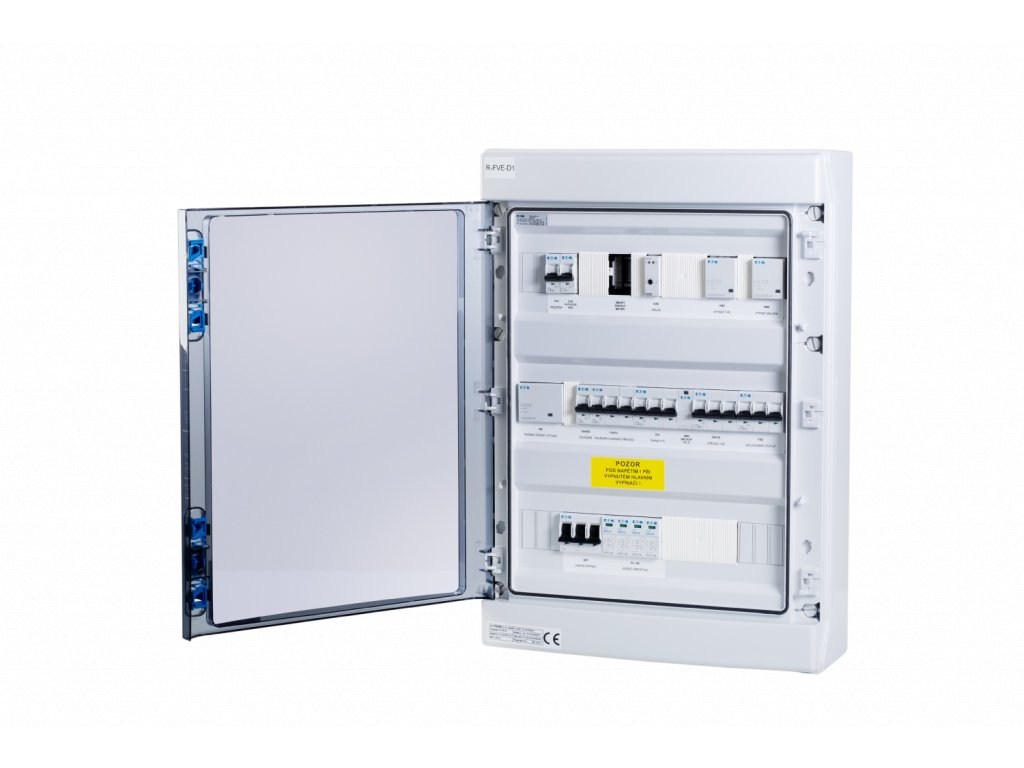

AC rozvaděč s certifikací IP65 je určen pro montáž na zeď a slouží k obsluze třífázové fotovoltaické elektrárny, typicky se střídačem GoodWe o výkonech od 4 do 10 kW (modely 4K-ET až 10K-ET).
Jeho hlavní výhodou je automatické přepínání mezi běžným provozem ze sítě a záložním provozem. Při výpadku elektrické energie je nezbytné sledovat zatížení, aby nedošlo k přetížení, protože funkce tohoto rozváděče přepne celý dům na záložní napájení střídačem.
Další výhodou je minimální zásah do rozvádače zákazníka - Smartmeter (měření střídače), společné rozvodné místo a veškeré jističe jsou součástí tohoto rozváděče. Stačí tedy udělat spojení mezi hlavním rozvaděčem a umístěním technologie. V rozvaděči je připraveno i krizové odpojení střídače HDO (N0%). Rozvaděč R-FVE-D1 je navržen s hlavním jističem v sloupci do jističe B40/3.
Poznámka: Smartmeter není součástí dodávky od společnosti A-Z TRADERS s.r.o. Pokud zákazník dodá Smartmetry, jsme schopni je osadit do rozváděčů.
Při přepnutí dochází k mírné časové prodlevě (přepnutí stykačů), takže se jedná o řešení se zanedbatelným výpadkem zálohy.
Dokumenty
Montážní návod R-FVE-D1 v.2 - oteplení R-FVE-D1
- Prohlášení o shodě R-FVE-D1
- R-FVE-D1 Pohled, rozměry
- Rozpiska_R-FVE-D1
- Schema R-FVE-D1

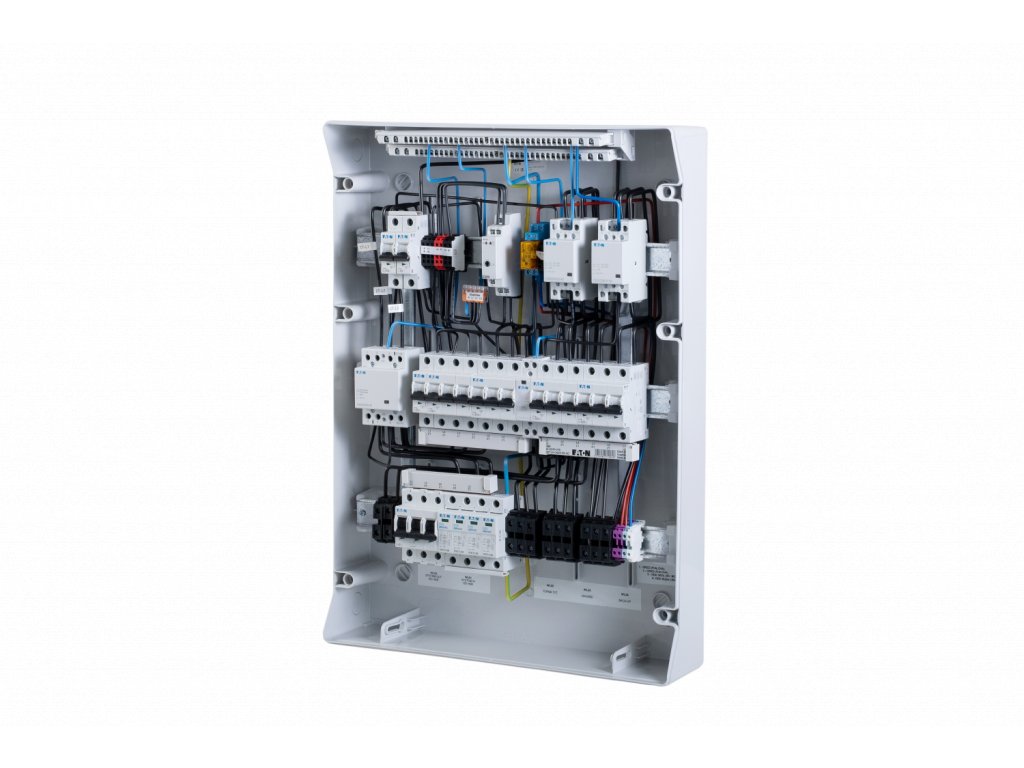

Soupis komponentů
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů | 1 |
| 158331 | EATON | SPBT12-280/4 | Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S | 1 |
| 276272 | EATON | IS-40/3 | Hlavní spínač, 240V, 40A, 3HP | 1 |
| 286518 | EATON | PL6-B6/1 | Jistič PL6, charakteristika B, 1-pólový, Icn=6kA, In=6A | 2 |
| 286521 | EATON | PL6-B16/1 | Jistič PL6, charakteristika B, 1-pólový, Icn=6kA, In=16A | 1 |
| 3722 | ELKO EP | HRN-55 | Hlídací napěťové relé | 1 |
| 40.52.8.230.0000 | FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Rele 1NC, 1NO | 1 |
| 193886 | EATON | Z-SCH230/1/25-11 | Instalační stykač, 230VAC/50Hz,1S,1R, 25A | 1 |
| 248847 | EATON | Z-SCH230/25-40 | Instalační stykač, 230VAC/50Hz, 4S, 25A | 2 |
| 248852 | EATON | Z-SCH-230/40-40 | Instalační stykač, 230VAC/50Hz, 4S, 40A | 1 |
| 286586 | EATON | PL6-B6/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 |
| 286589 | EATON | PL6-B16/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=16A | 1 |
| 286516 | EATON | PL6-B2/1 | Jistič PL6, charakteristika B, 1-pólový, Icn=6kA, In=2A | 1 |
| 286590 | EATON | PL6-B20/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 2 |
Doplňkové parametry
| Kategorie: | Rozvaděč pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 12.1 kg |
-
Montážní návod R-FVE-D1 v.2 (986.6 kB)
-
oteplení R-FVE-D1 (56.7 kB)
-
Prohlášení o shodě R-FVE-D1 (59.9 kB)
-
R-FVE-D1 Pohled, rozměry (60.5 kB)
-
Rozpiska_R-FVE-D1 (321.6 kB)
-
Schema R-FVE-D1 (82 kB)
