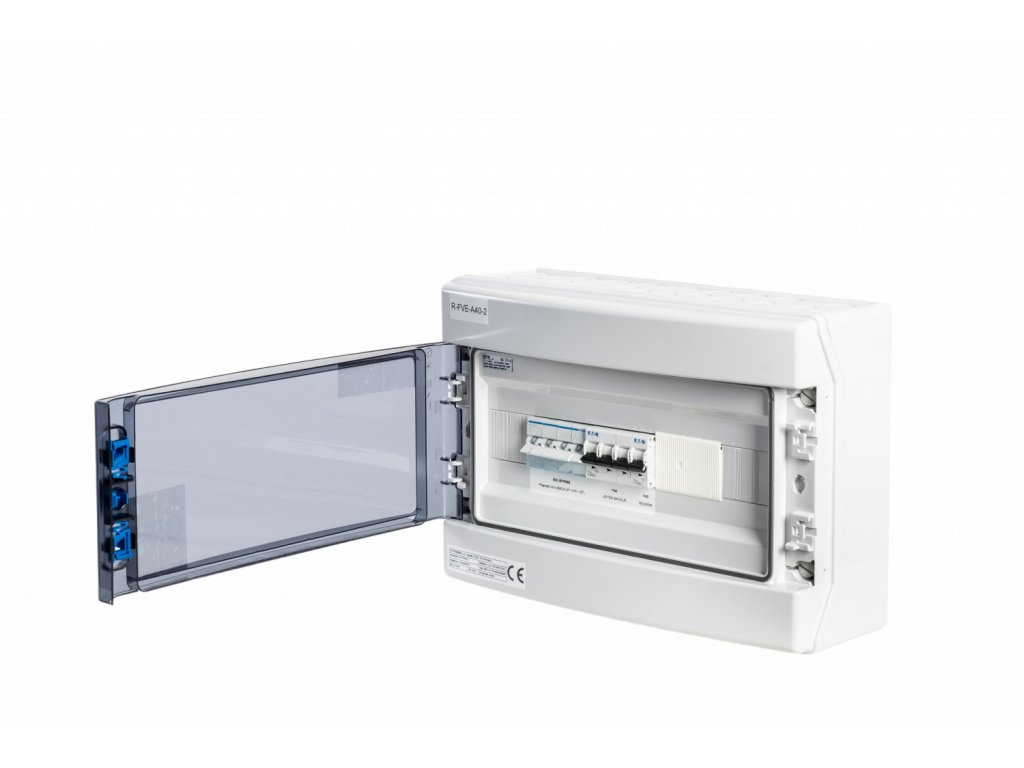

A-Z TRADERS Rozvaděč R-FVE-A40-2
Kód: R-FVE-A40-2Detailní popis produktu
AC rozvaděče určené pro montáž na zeď s ochranou IP65 slouží pro manuální obsluhu zálohy třífázové fotovoltaické elektrárny v kombinaci s přepínačem, typicky pro střídače Goodwe 4 až 10K-ET a Growatt 4 až 10K.
Hlavní výhodou těchto rozvaděčů je možnost manuálního přechodu ze sítě na zálohu s nulovou polohou. Je důležité sledovat zatížení během výpadku elektrické energie, aby nedošlo k přetížení po přepnutí přepínače, protože jeho funkce přepne celý dům na zálohu ze střídače.
Nespornou výhodou je minimální zásah do rozvaděče zákazníka. Rozvaděč R-FVE-A40-2 je navržen s hlavním jističem ve sloupci maximálně 40 A.
Dokumenty

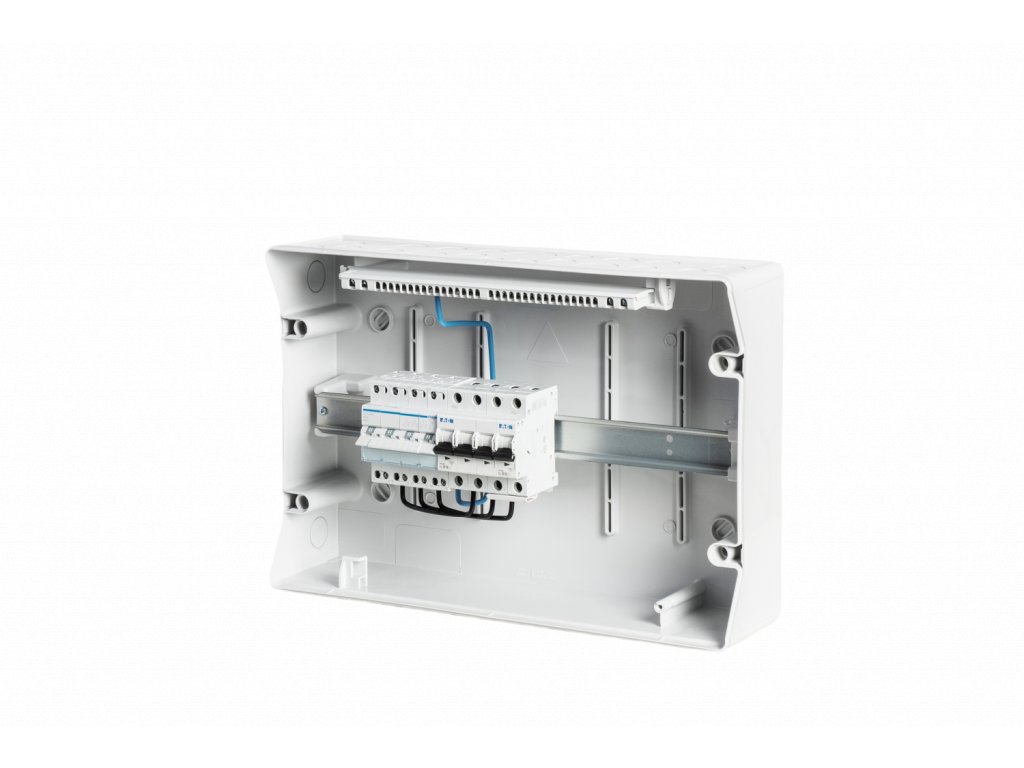

Soupis komponentů
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 174200 | EATON | IKA-1/18-ST | Rozvodnice NA omítku IP65, průhledné dveře, 1 řada, 18 modulů | 1 |
| 286589 | EATON | PL6-B16/3 | Jistič PL6, char B, 3-pólový, Icn=6kA, In=16A | 1 |
| 286519 | EATON | PL6-B10/1 | Jistič PL6, char B, 1-pólový, Icn=6kA, In=10A | 1 |
| AZT | AZT | Kabelový svazek | Kabelový svazek | 1 |
| SFT440 | HAGER | PREPINAC SITI SFT440 (I-0-II) 4P/40A | Skupinový přepínač (I-0-II) 4P / 40A - výstupní kontakt horem | 1 |
Doplňkové parametry
| Kategorie: | Rozvaděč pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 2.6 kg |
-
A40-2 CAD (50.2 kB)
-
Montážní návod R-FVE-A40-2 (517.8 kB)
-
OvěřeníNávrhu_R-FVE-A40-2 (60.2 kB)
-
R-FVE-A40-2 rozměry (70.3 kB)
-
Uživatelský návod R-FVE-A40-2 (65.8 kB)
