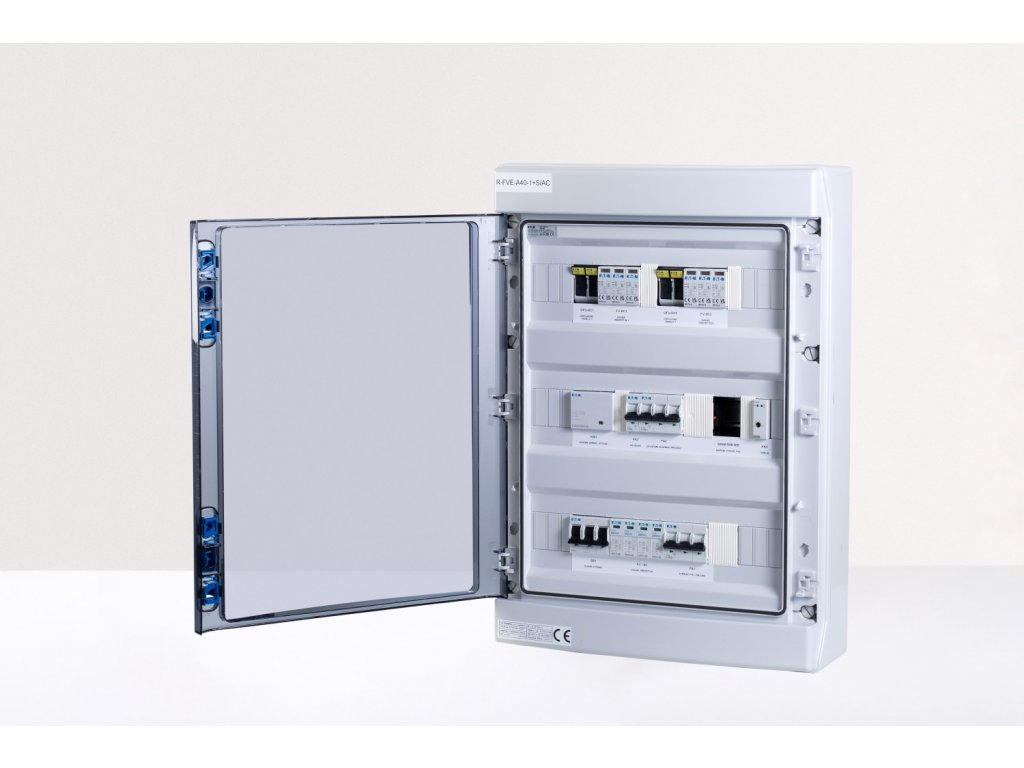

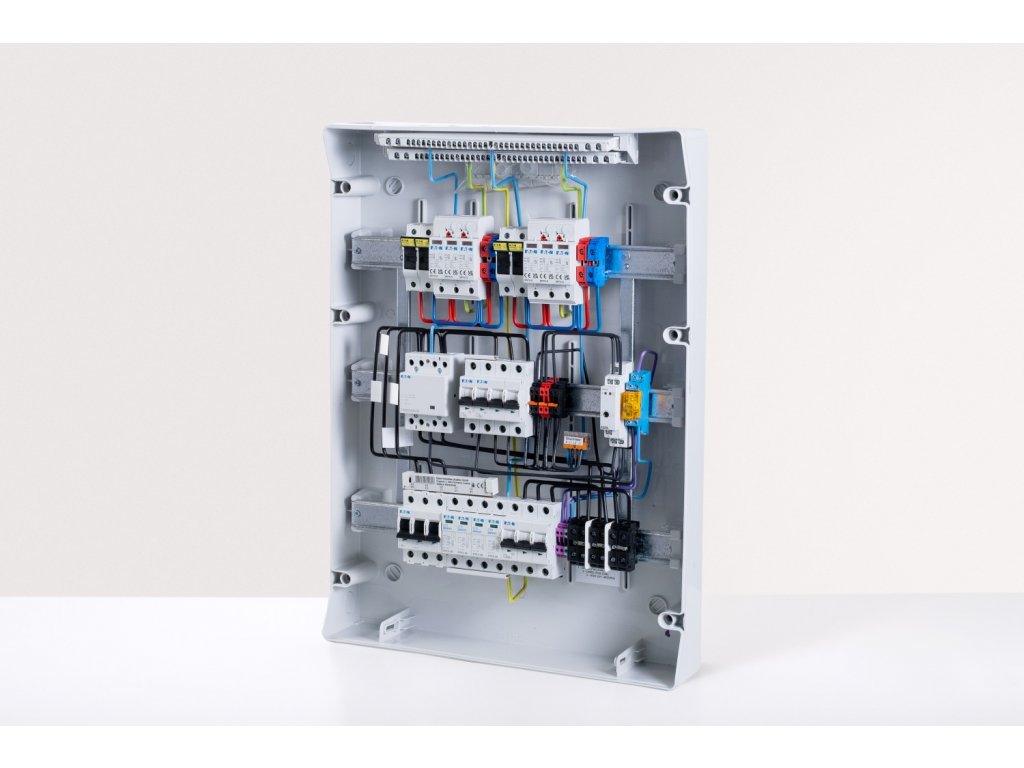

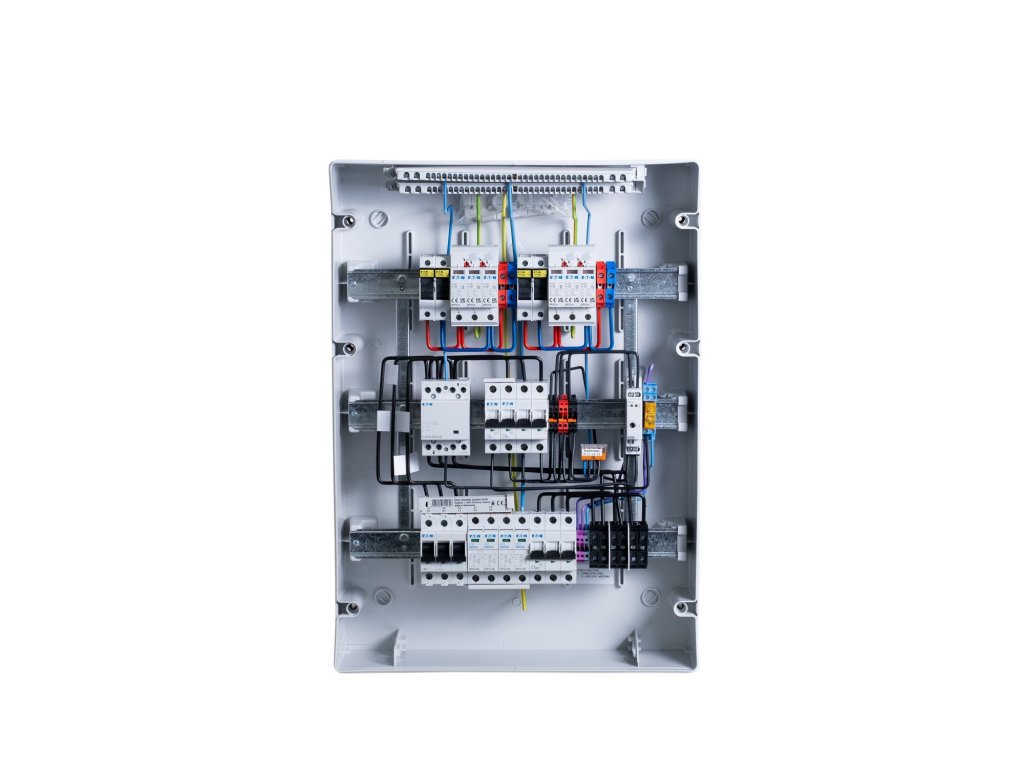

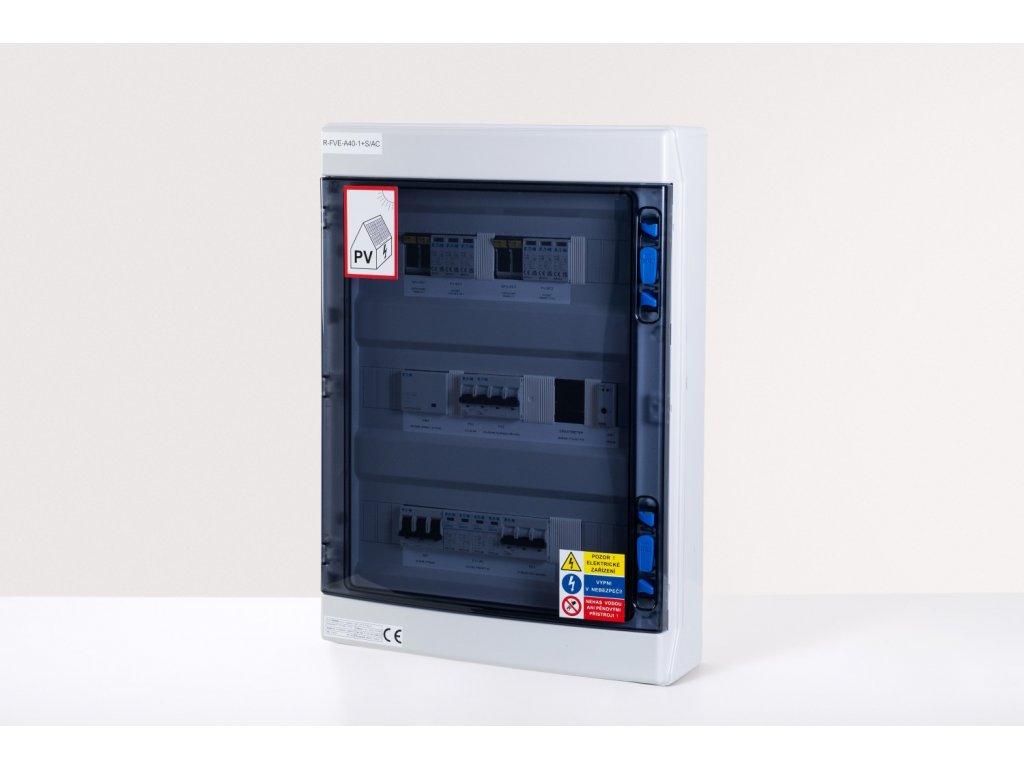

A-Z TRADERS Rozvaděč R-FVE-A40-1 – třída ochrany I+II (s AC Svodičem)
Kód: R-FVE-A40-1/ACDetailní popis produktu
AC+DC rozvaděče, určené pro montáž na zeď s ochranou IP65, slouží k obsluze třífázové fotovoltaické elektrárny, typicky pro střídač Goodwe 4 až 10K-ET.
Nespornou výhodou těchto rozvaděčů je minimální zásah do rozvaděče zákazníka – Smartmeter (měření střídače), společné rozvodné místo a veškeré jištění jsou součástí tohoto rozvaděče. Stačí tedy vytvořit spojení mezi hlavním rozvaděčem a umístěním technologie. V rozvaděči je také připraveno krizové odpojení střídače HDO (N0%).
Rozvaděč R-FVE-A40-1 je koncipován s hlavním jističem ve sloupci maximálně 40 A. Obsahuje také DC Pojistkové odpínače a svodiče přepětí.
Dokumenty
Soupis komponentů
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů | 1 |
| 158331 | EATON | SPBT12-280/4 | Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S | 1 |
| 276272 | EATON | IS-40/3 | Hlavní spínač, 240V, 40A, 3HP | 1 |
| 3722 | ELKO EP | HRN-55 | Hlídací napěťové relé | 1 |
| 40528230 + 95.65 | FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Finder RELE | 1 |
| 248852 | EATON | Z-SCH-230/40-40 | Instalační stykač, 230VAC/50Hz, 4S, 40A | 1 |
| 286586 | EATON | PL6-B6/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 |
| 286590 | EATON | PL6-B20/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 1 |
| 286516 | EATON | PL6-B2/1 | Jistič PL6, char B, 1-pólový, Icn=6kA, In=2A | 1 |
| 177256 | EATON | SPPVT12-10-2+PE | Svodič přepětí T1+T2 (I+II, B+C), fotovoltaické aplikace 1000V DC, max.zkrat.proud 1000A | 2 |
| 2625085 | EATON/ETI/OEZ | CH10x38 gPV 15A/1000V DC | Ultra rychlá válcová pojistka pro fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A | 4 |
| CHPV2U | EATON | CHPV2U | Pojistkový odpojovač, fotovoltaické aplikace, 2-pole, 1000V AC / 30A, C10 (10x38mm) | 2 |
Doplňkové parametry
| Kategorie: | Rozvaděč pro fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 13.7 kg |
-
Montážní návod R-FVE-A40-1 (560.9 kB)
-
OvěřeníNávrhu_R-FVE-A40-1 a A40-3_R-FVE-A40-1_DBP-I-P-354-340-03000025 (114.1 kB)
-
R-FVE-A40-1-CAD (89 kB)
-
R-FVE-A40-1_pohled (70.5 kB)
-
Uživatelský návod R-FVE-A40-1 (115.3 kB)
