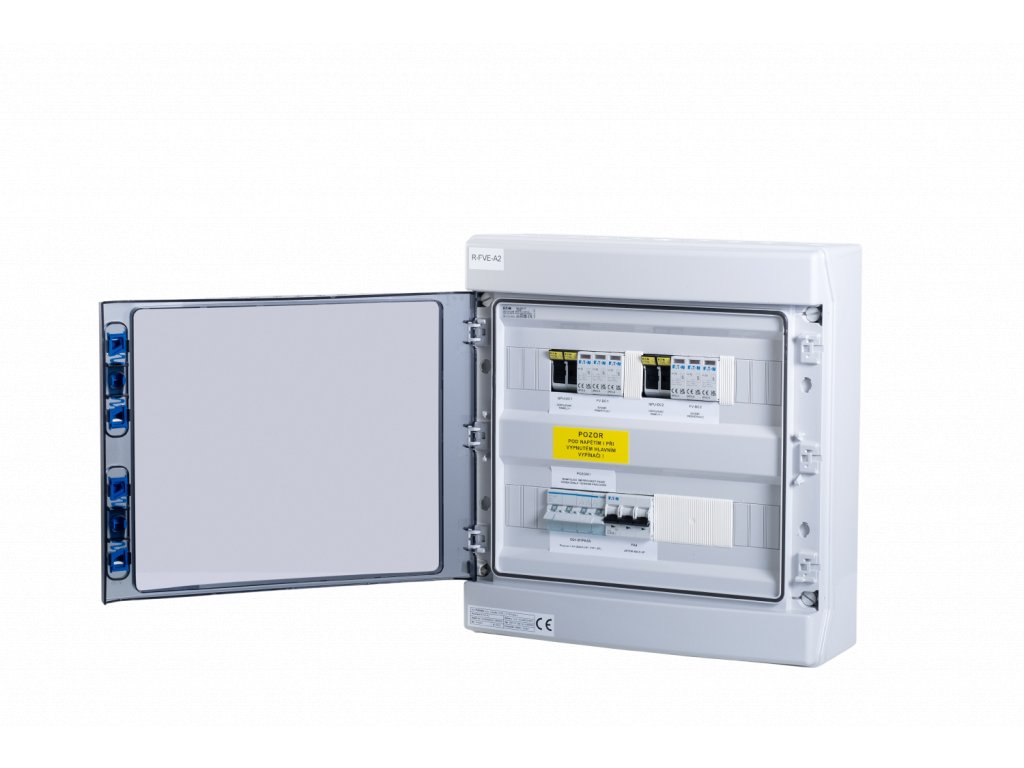

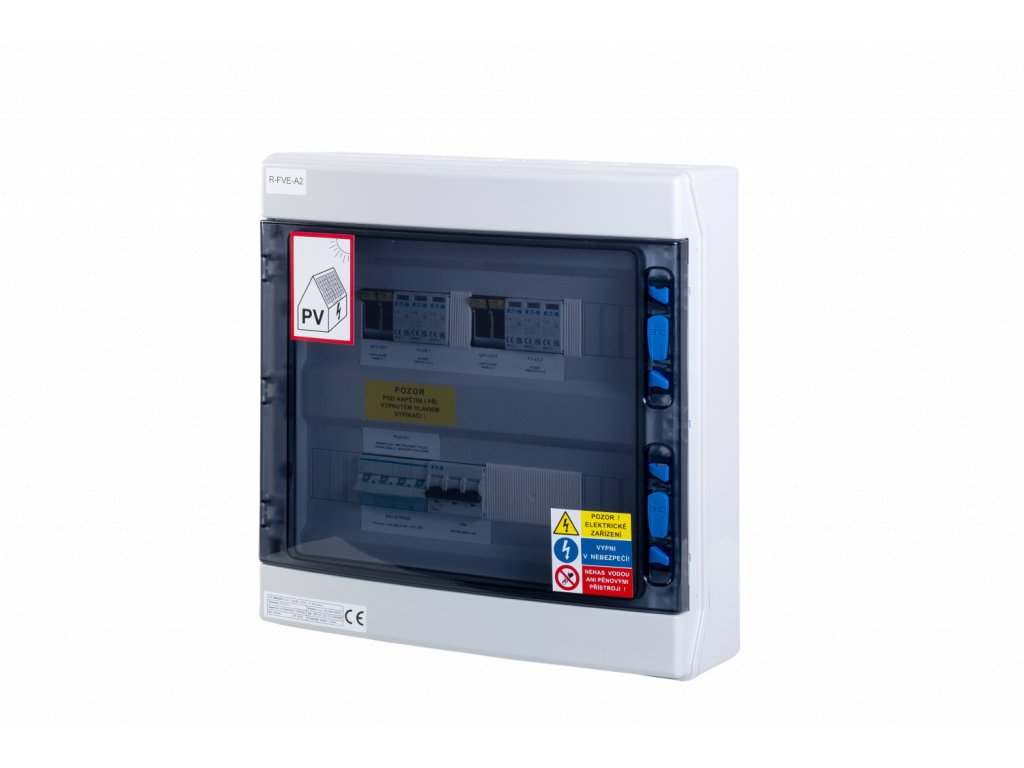

A-Z TRADERS Rozvaděč R-FVE-A2

Detailní popis produktu

AC+DC rozvaděče s certifikací IP65 jsou určeny pro montáž na zeď a slouží k obsluze třífázové fotovoltaické elektrárny ve spojení s přepínačem, obvykle se jedná o střídač GoodWe 4 až 10K-ET.

Jejich výhodou je možnost ručního přechodu mezi sítí a zálohou. Při výpadku elektrické energie je důležité kontrolovat zatížení, aby nedošlo k přetížení po přepnutí přepínače, který automaticky přepne na zálohu a zajišťuje napájení celého domu.

Velkou výhodou je minimální zásah do rozvaděče zákazníka – Smartmeter (měření střídače), společné rozpadové místo a veškeré jištění jsou součástí tohoto rozvaděče. Stačí tedy vytvořit propojení mezi hlavním rozváděčem a umístěním technologie.

Poznámka: Smartmeter není součástí dodávky A-Z TRADERS s.r.o. Pokud zákazník dodá Smartmetery, jsme schopni je do rozvaděčů osadit.

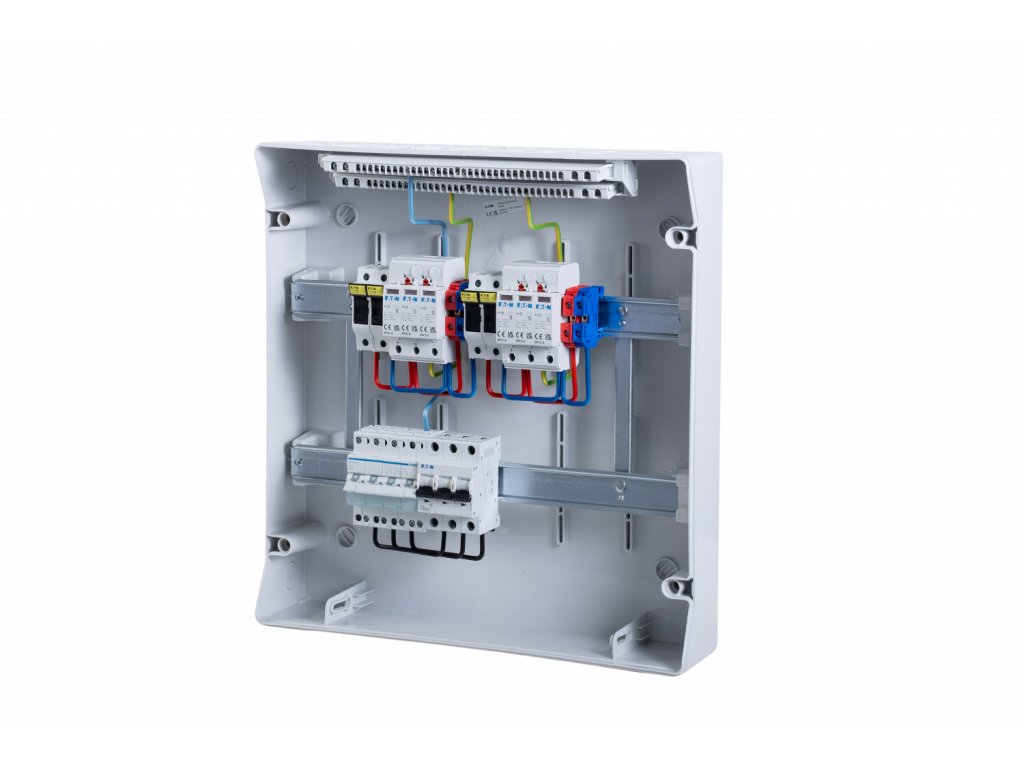

V rozvaděči je také připraveno krizové odpojení střídače HDO (N0%). Rozvaděč R-FVE-B1 je navržen s hlavním jističem ve sloupku o maximálním proudu 40 A. Rozvaděč R-FVE-A1 (A2) obsahuje také DC pojistkové vypínače a svodiče přepětí (A1 jeden pro jeden řetězec, A2 pro dva řetězce). Při přepnutí mezi napájením dochází k mírné časové prodlevě (přepnutí stykačů), protože se nejedná o bezvýpadkové řešení zálohy.

Dokumenty

•  oteplení R-FVE-A2
•  Ověření-Návrhu_Zákaznické-Řešení_PSC_DV3E3E562_IKA-OT-ST_R-FVE-A2
•  R-FVE-A2 R-FVE-B1 CAD
•  R-FVE-A2 R-FVE-B1 CADT
•  R-FVE-A2 rozměry
