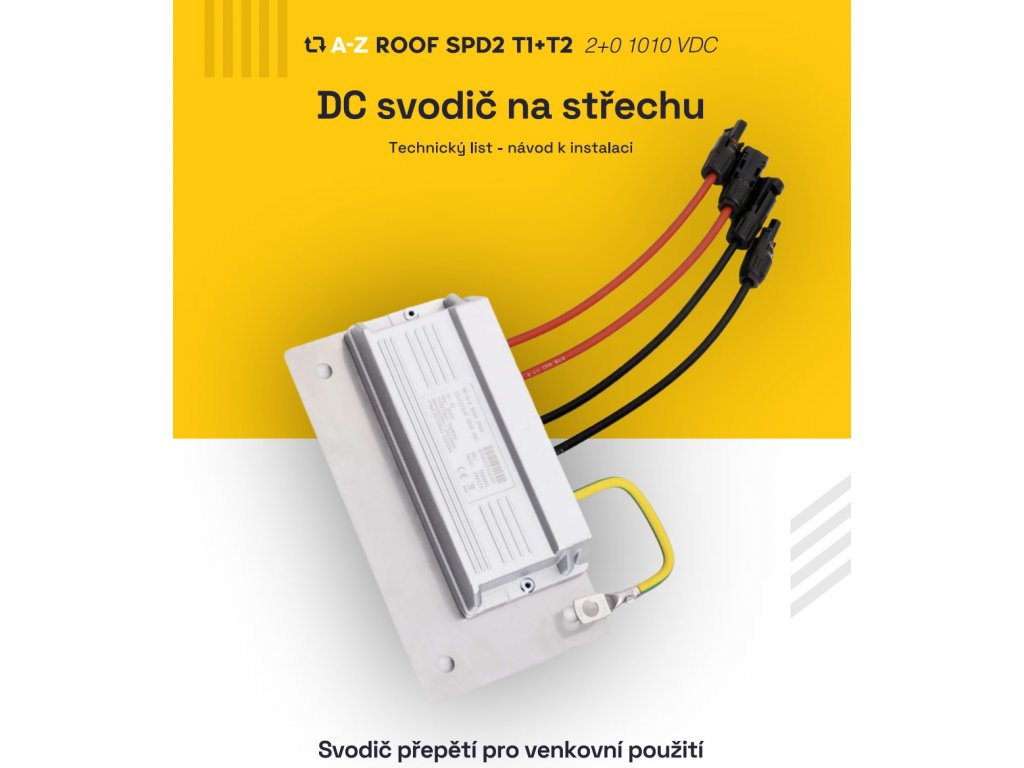

A-Z TRADERS DC svodič na střechu ROOF SPD T1+T2 2+0 1010 VDC

Kód: DC-2
3 301 Kč / ks 2 728,10 Kč bez DPH
3 pracovní dny

Nová modelová řada SPD jednotek pro montáž na nosnou konstrukci samotných fotovoltaických panelů od A-Z TRADERS.

Detailní informace

Detailní popis produktu

S ohledem na povinnost instalovat svodiče přepětí třídy 1 a 2 poblíž svodů stringových vodičů do objektu, představujeme novou modelovou řadu SPD jednotek určených k montáži na nosné konstrukci samotných fotovoltaických panelů.

Konstrukce je z hliníkové slitiny, stejného materiálu jako nosné profily PV panelů, což minimalizuje riziko elektrochemické koroze. Vnitřní obvody jsou hermeticky uzavřeny v polyuretanové hmotě s inertním plnivem, které potlačuje hoření.

Jednotka je navržena tak, aby se snadno integrovala do stringu - oba póly stringu se připojují do jednotky a oba také vystupují. Konektory MC4 (s integrovanou pojistkou) a vodiče o průřezu 6 mm2 (někdy i 10 mm2) s dvojitou izolací a barevným označením jsou součástí dodávky.

Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (MS) přes nalisované oko na slaněném vodiči >16 mm2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.

Samotná jednotka SPD je třídy T1 + T2 a má nadstandardní svodovou odolnost (12,5/25 kA). Díky tomu je možné ji aplikovat i na střechy s méně než čtyřmi svody (dle ČSN EN 51643-32).

Vzhledem k specifické konstrukci a umístění je po každém přerušení integrované pojistky (např. vlivem působení SPD) nutné provést měření reziduálního proudu při maximálním provozním napětí. V případě, že je tento proud vyšší než maximální hodnota uvedená výrobcem, je nutné vyměnit celý modul SPD. Přerušení pojistky je indikováno nepřítomností napětí na okruhu stringu za modulem SPD.

Vzhled a rozměry



Technické specifikace

Maximální provozní DC napětí mezi L+ a L- (L+- a PE) 1010 V
In (8/20 μs)

L+ nebo L- /PE 20 kA

L+- /PE 40 kA

Imax (8/20 μs)

L+ nebo L- /PE 50 kA

L+- /PE 100 kA

Imp (10/350 μs)

L+ nebo L- /PE 12,5 kA

L+- /PE 25 kA

Rozměry 234x126x34,4 mm
Připojovací vodiče

Délka: cca 25 cm;

Průřez: 6/10 mm2;

Konektory: MC4 samec/samice s integrovanou pojistkou

Umístění Venkovní - montáž na nosný systém PV panelů
Jmenovitý zkratový proud Iscpv 10 kA
Vnější odpojovače pojistka integrovaná v MC4 < 30 A na vstupu
Indikace zapůsobení SPD pokles výstupního napětí k 0 V
Reziduální proud max 50 μA
Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31 T1+T2
Vhodné pro síť DC
Jmenovitý zatěžovací proud IL

Type 1 - 30 A

Type 2 - 30 A

Type 3 - 80 A

Zkratová odolnosT ISCPV

10 kA

Napěťová ochranná hladina při In UP

< 2,3 kV

Doba odezvy tA

< 25 ns

Materiál pouzdra

Alu slitina

Stupeň ochrany krytu

IP67

Pracovní teplota ϑ

-40 ÷ 85 °C

Vlhkostní rozsah RH

0 ÷ 100 %

Průřez vodiče konektoru

Průřez: 6 mm/ 10 mm2 (dle provedení)

Utahovací moment zemní svorky

Dle použitého šroubu M8/10

Způsob montáže

FV Alu profil

Pracovní poloha

Libovolná

Poruchový režim SPD

OCFM

Výměnné provedení

NE

Životnost

> 15 let

Doplňkové parametry

Kategorie: Jističe
Záruka: 2 roky
Hmotnost: 1 kg
